EhS 45° "Twin Anchor" System
DW15 / DW20 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
The optimal reanchoring system for single-sided formwork !
Angularity 45° and requested axle distance simultaneously installed ! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Problem :

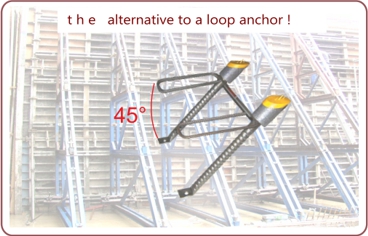

Due to stricter static requirements the reinforcement layers in foundations are being placed increasingly closer together. The use of loop anchors therefore is becoming more difficult, time consuming and expensive ! Solution: Our EhS 45° "Twin Anchor" System, because the Anchors can be installed in a fraction of the time previously needed for coventional loop anchors by 1 person only . The one-piece "Twin Anchor" is supplied ready for application. It consists of two steel sleeves with DW15 or DW20 threads. These two sleeves are connected by a welded assembly bow with required centre-to-centre distance and at 45° angularity. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| For screed coated concrete floors | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| the standard version is suitable. Two PVC duct tubes prevent any contact of steel to the concrete surface and penetrating concrete foam into the sleeves. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| For ready grinded surface | |||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| the Anchor Sleeves are provided with our PE-45° Recess instead of standard PVC duct tubes. The anchor point can be easily planed over and recognized again. The Recess leaves a suitable large space for filling compound. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| PE-45° Recess with positioning rod for concrete cover 30 - 50 mms and with indicator - supplied ready for installation |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| for reanchoring out of walls: | |||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| Here the Recess will be used too ! When closing the formwork the Recess will be tightened to the formwork panel After stripping formwork remove Recess with a plier and sleeve is ready for screwing in thread rod. No boreing through the formwork panel ! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| B e n e f i t s : | |||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| Product range: | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Twin Anchor" DW15 with a.t.a. distance 23 cms or 30 cms, "Twin Anchor" DW20 with a.t.a. distance 35 cms Anchorage DW26.5 click "Hercules" For installation into concrete components smaller than 18 cms, and in precasted slabs with more than 12 cms local concrete corresponding types are available. All "Twin Anchors" 45° can be supplied in any other requested angularity, |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| examples of application | |||||||||||||||||||||||||||||||||||||||||||||||||||||
