Daueranker





	Statischer Nachweis

Statische Berechnung durch Fa. MEA / Aichach, der Hersteller der zum System FGA gehörenden Dübel
MFR 14 x 110 mm und Skt-Schrauben SW 17 10 x 115 mm und Verbundanker MIS-V mit erforderlicher bauaufsichtlicher Zulassung ETA-07/0337 bzw.
DIBt Z-21.3-1816

Nachzuweisen waren die max. möglichen Lasten Fp und Fh bis zum Beginn bleibender Verformung.

Folgende Tabellen zeigen die statischen Werte der jeweiligen Ankertypen
in unterschiedlich trägfahigen Ankergründen in Zusammenfassung.
Komplette statische Berechnungen sind auf Anfrage erhältlich.

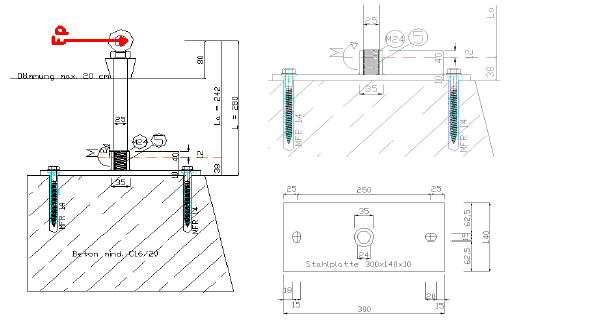

FGA -20 mit Ankerplatte B 140 x 300 mm

Zusammenfassung

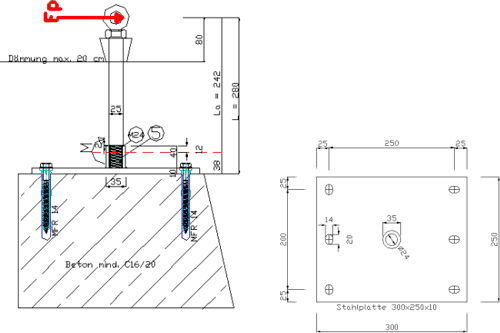

FGA -20 mit Ankerplatte BVKL 250 x 300 mm

Zusammenfassung

FGA -30 mit Ankerplatte BVKL 250 x 300 mm

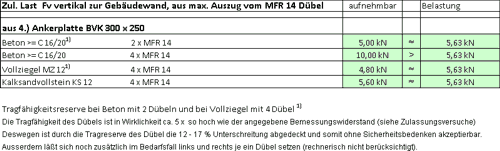

FGA -30 / MIS-V mit Ankerplatte BVKL 300 x 250 mm

Durch die "Fachregel für Gerüstbau FRG I 5/07" und durch die "Musterbauordnung MBO 11/02" sind zur Befestigung von Dauerankern Dübel und Schrauben mit bauaufsichtlicher Zulassung vorgeschrieben.

Es gibt Alternativprodukte, deren Leistung durch Zug- und Druckprüfungen ermittelt wurde. Bei einem Vergleich ist zu beachten, dass diese Ergebnisse ohne 5-fachen Sicherheitsbeiwert bemessen sind, der gemäß bauaufsichtlicher Zulassung für verwendete Dübel bzw. Verbundanker erforderlich ist.
