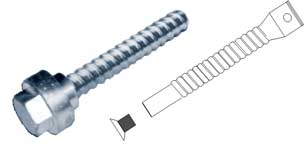

Konsol-Gerüst-Anker KGA 36 / me
|
||||||||||||||||||||||||||||||||||||||||||
| Die wirtschaftliche und sichere Lösung bei Verwendung mit unserer Montagehülse ALU DW 20 |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
| zur Befestigung von Einhängeschuhen für Arbeitsbühnen Fabrikat MEVA - auch im Mauerwerksbau - und in Ft-Wandelementen - bis Gerüstgruppe 6 gem. DIN 4420-1 |
||||||||||||||||||||||||||||||||||||||||||
| Nutzen Sie diese Vorteile: | ||||||||||||||||||||||||||||||||||||||||||
| - keine Kleinteile, Vorlaufteile und Spezial-Werkzeuge notwendig - teilbare Vorrichtung aus bearbeiteten Stahlteilen mit langer Lebensdauer - schneller Ein- und Ausbau, keine Nacharbeiten, - Einbau auch in eingelegten Dämmungen und Vormauerung - |
||||||||||||||||||||||||||||||||||||||||||
| Einsatzbereiche: | ||||||||||||||||||||||||||||||||||||||||||
| Typ (Länge) | Einsatz | |||||||||||||||||||||||||||||||||||||||||
| Verwendung | Einbaulänge | |||||||||||||||||||||||||||||||||||||||||
| me/SPS-13cm me/SPS-16cm me/SPS-23cm me/SPS-30cm |
mit Wandanker V2A DW20-13cm/Länge 17cm mit Wandanker V2A DW20-16cm/Länge 22cm o. Wandanker GTW DW20-16cm/Länge 17cm Montagehülse Alu DW20-23cm / Länge 26cm Montagehülse Alu DW20-30cm / Länge 33cm |
Wände ab 20 cm Stärke Wände ab 25 cm Stärke in Deckenschalung mit und ohne Dömmung in Vormauerung |
||||||||||||||||||||||||||||||||||||||||
| Einsatzbereiche: in geschalten Decken bis Gerüstgruppe 6 in Wänden ab 20 cm bis Gerüstgruppe 6 in vorgemauerten Decken bis Gerüstgruppe 4 in Dämmung bis 80 mm bis Gerüstgruppe 3 in Ringankern, Kragplatten, Balkonkanten bis Gerüstgruppe 3 |
||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||
|
Wandanker V2A/DW20 und Montagehülsen Alu DW20 können mit zusätzlichen
Einbauteilen auch in Ft-Wandelementen und in Sichtbeton-Bauteilen verwendet werden |
||||||||||||||||||||||||||||||||||||||||||
