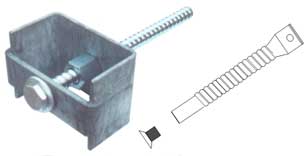

| Konsol-Gerüst-Anker KGA 36 / WSG | ||||||||||||||||||||||||||||||||||||||||||||||||
| Die wirtschaftliche und sichere Lösung bei Verwendung mit unserer Montagehülse ALU DW 20 |
||||||||||||||||||||||||||||||||||||||||||||||||
 |
zur Befestigung von Faltbühnen mit Bügelköpfen - auch im Beton- und Mauerwerksbau - - und in Ft-Wandelementen - bis Gerüstgruppe 6 gem. DIN 4420-1 |
|||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
| Nutzen Sie diese Vorteile: | ||||||||||||||||||||||||||||||||||||||||||||||||
| - schneller Einbau - kraftschlüssig und lagerichtig - kein Verbiegen des Gewindestabes, kein Verdrehen des Ankerschuhes - auch durch Vormauerung und Dämmung - Abflexen von Gerüstbügeln - Rostschutzmaßnahmen entfallen - einteilige Vorrichtung mit langer Lebensdauer - auswechselbare Schraube unverlierbar integriert - Profit durch verbesserte Bauwerksqualität bei schneller Amortisation |
||||||||||||||||||||||||||||||||||||||||||||||||
| Der KGA 36/WSG ist verwendbar für folgende Faltbühnen wie zum Beispiel: | ||||||||||||||||||||||||||||||||||||||||||||||||
| Doka: Faltbühne K-ES Konsolbühne M Faltbühne ES Thyssen-Hünnebeck: |
PERI: Faltbühne ASG160 Faltbühne FB180-2/3 MEVA KAB 190 Robusta Konsolbühnen |
|||||||||||||||||||||||||||||||||||||||||||||||
| Einsatzbereiche: | ||||||||||||||||||||||||||||||||||||||||||||||||
| Typ (Länge) | Verwendung | Einbaulänge | Einsatz | |||||||||||||||||||||||||||||||||||||||||||||
| WSG13/SKS-13cm WSG16/SKS-16cm WSG23/SKS-23cm WSG30/SKS-30cm |
mit Wandanker V2A DW20-13cm/Länge 17cm mit Wandanker V2A DW20-16cm/Länge 22cm o. Wandanker GTW DW20-16cm/Länge 17cm Montagehülse Alu DW20-23cm / Länge 26cm Montagehülse Alu DW20-30cm / Länge 33cm |
Wände ab 20 cm Stärke Wände ab 25 cm Stärke in Deckenschalung mit und ohne Dömmung in Vormauerung |
||||||||||||||||||||||||||||||||||||||||||||||
|
Wandanker V2A/DW20 und Montagehülsen Alu DW20 können mit zusätzlichen
Einbauteilen auch in Ft-Wandelementen und in Sichtbeton-Bauteilen verwendet werden |
||||||||||||||||||||||||||||||||||||||||||||||||
